Petrographic Study
Código: EP

Consiste en el estudio e investigación de las rocas tanto ígneas, sedimentarias y metamórficas.

El estudio consta:

• Descripción e identificación de las especies minerales no metálicas.
• Tamaño de los minerales identificados.
• Tipo de textura
• Clasificación de roca o posible protolito.
• Tipos de alteraciones hidrotermales
• Cuatro (4-6) fotomicrografías

Adicionalmente, mediante este estudio se podrá identificar aquellos minerales no metálicos que puedan ocasionar problemas futuros en el proceso metalúrgico.

Tipo de preparación: Lamina delgada.

Características de la muestra: Se requieren de un tamaño promedio de un puño (muestra de mano), 10 cm en cores o 50 gramos en material molido o triturado previamente homogeneizado y libre de contaminación.

Mineragraphic Study
Código: EM

Consiste en el estudio e investigación de los minerales metálicos. El estudio consta:

• Descripción e identificación de especies minerales metálica
• Tamaño de los minerales identificados
• Tipo de texturas o Exsolución
• Asociaciones mineralógicas
• Secuencia Paragenética.
• Cuatro (4-6) fotomicrografías.

Adicionalmente, mediante este estudio se podrá identificar aquellos minerales metálicos que puedan ocasionar problemas futuros en el proceso metalúrgico.

Tipo de preparación: Briqueta pulida.

Características de la muestra: Se requieren de un tamaño promedio de un puño (muestra de mano), 10 cm en cores o 50 gramos en material molido o triturado previamente homogeneizado y libre de contaminación.

Código: TF

La Tinción de feldespatos se emplea para diferenciar los Feldespatos Potásicos de los calcosódicos o plagioclasas. Es importante para tener una clasificación preliminar de Rocas plutónicas y en Yacimientos Epitermales de baja Sulfuración.

Tipo de preparación: Corte de Muestra de 3X2cm.

Características de la muestra: Se requiere de un tamaño promedio de un puño (muestra de mano).

Petromineragraphic Study
Código: EPM

Consiste en conocer la relación que existe entre los minerales metálicos y los no metálicos. Estudio importante para describir el tipo de vetillas que se presentan en los yacimientos tipo Pórfido. El estudio consta:

• Determinación de la relación que existe entre minerales no metálicos y metálicos económicos.
• Tamaño de los minerales identificados.
• Tipo de texturas.
• Asociaciones Mineralógicas (relación entre minerales)
• Descripción de vetillas del tipo A, B, D, etc.
• Alteraciones y reemplazamientos.
• Secuencia Paragenética.
• Minerales metálicos y no metálicos que perjudican al tratamiento metalúrgico.
• Seis (6) fotomicrografías

Adicionalmente, mediante este estudio se podrá identificar aquellos minerales que puedan ocasionar problemas futuros en el proceso metalúrgico.

Tipo de preparación: Lámina pulida-delgada.

Características de la muestra: Se requieren de un tamaño promedio de un puño (muestra de mano), 10 cm en cores o 50 gramos en material molido o triturado previamente homogeneizado y libre de contaminación.

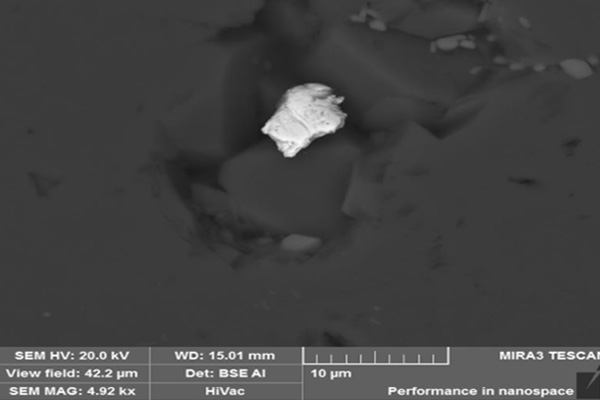

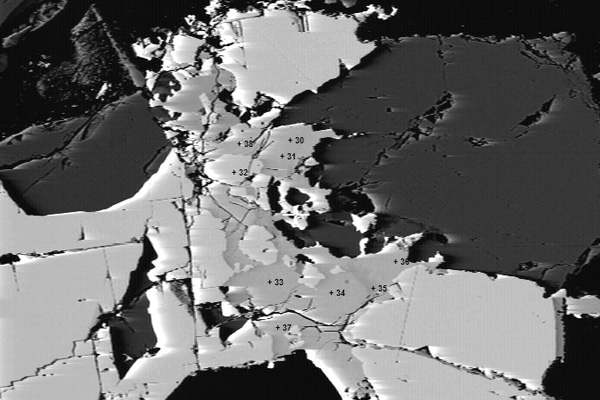

Scanning Electron Microscopy (SEM)
Código: ME

Consiste en el estudio e investigación de las especies minerales que no pueden ser identificados por microscopia óptica o Difracción de Rayos X. El estudio consta:

• Descripción e identificación de especies minerales metálica y no metálica que se encuentren con tamaños submicroscopico o granos muy finos (<5µm).
• Texturas o amarres de partículas de minerales metálicos y no metálicos.
• Determinación de solución solida entre oro (Au), plata (Ag), Renio (Re), cadmio (Cd), indio (In), etc con minerales mayoritarios (Pirita, Arsenopirita, Pirrotita, Esfalerita, Molibdenita). Minerales Refractarios.
• Determinar las variedades de sulfosales de plomo, plata, bismuto, etc, que pueden estar presentes como inclusiones o diseminados dentro de los minerales mayoritarios.
• Asociación mineralógica entre los minerales económicos y con los de ganga.
• Identificación de contaminantes en concentrados de minerales, carbones o materiales que se comporten como filtros.
• Fotomicrografías.

Adicionalmente, mediante este estudio se podrá identificar aquellos minerales que puedan ocasionar problemas futuros en el proceso metalúrgico o que pueden causar impacto en la Salud Humana o Medio Ambiente.

Tipo de preparación: Briqueta pulida o Lamina delgada –Pulida.

Características de la muestra:

Si fueran muestras de mina o exploración: Se requiere de un tamaño promedio de un puño (muestra de mano) o 10 cm en cores.

Si fueran muestras metalúrgicas: Se requiere la cantidad mínima de 50 gramos previamente homogeneizada, cuarteada y libre de contaminación. Y si se trata de minerales de oro (Au) baja ley (0.1-1g/Tn) se recomienda preconcentrar.

Laser Ablation ICP-MS “Green Rock”
Código: GR

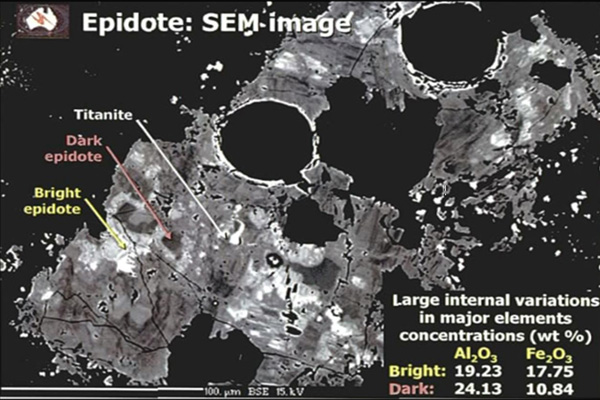

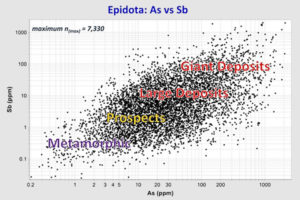

Los análisis LA-ICP-MS de la EPIDOTA pueden detectar depósitos pórfidos productivos a varios kilómetros más allá de los límites del muestreo Litogeoquímico convencional. La epidota es una herramienta geoquímica útil en ubicaciones distales. Las composiciones de epidota varían con respecto a la proximidad a los depósitos de pórfido (vectores).

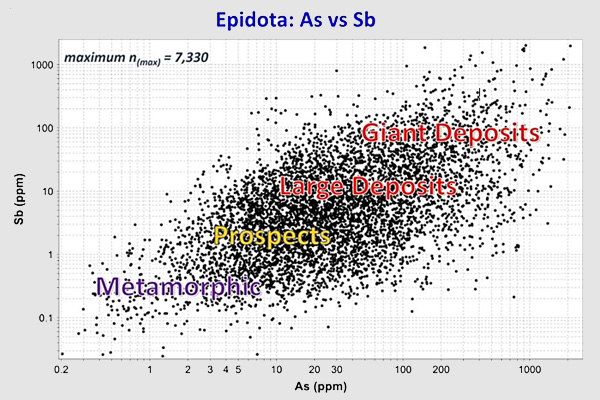

• Los altos elementos químicos de As, Sb, Pb, Mn, V distal (~ 2 - 5 km desde el centro del depósito)
• Comparativamente alto Cu, Au, Sn, Mo proximal (hasta 1.5 km)
• Las epidotas de los depósitos de pórfido más grandes tienen la mayor concentración de oligoelementos (fertilidad).
• La distribución de muestras es crítica: las concentraciones de elementos clave como As, Sb y Pb serán relativamente bajas cerca del centro de depósito.

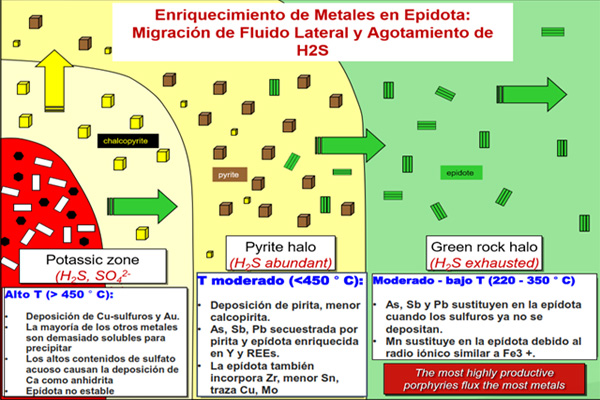

• La epidota de los depósitos fértiles LS y HS Epitermales y de Skarn también tendrá altas concentraciones de elementos traza clave.

Características de la muestra: Se requiere entre 8 y 10 kilos de muestra de la Alteración Magmática –Hidrotermal del Posible pórfido.

Fluid Inclusion study
Código: IF

Las IF son porciones pequeñas de líquido o de gas o de una mezcla de estas dos fases, que fueron capturadas en imperfecciones de minerales durante su crecimiento. Sus tamaños varían de 1 a 100 mm, usualmente entre 3 a 20 mm.

Dichos fluidos están relacionados a procesos hidrotermales que han ocurrido en los yacimientos.

Debido a varias evidencias, se supone que las IF han conservado las propiedades químicas y físicas de las soluciones originales, y se les considera como muestras directas de las fases volátiles.

El estudio de Inclusiones Fluidas (IF) nos brinda la siguiente información:

1. Temperatura de homogeneización (Th ºC).
2. Presión (profundidad) del yacimiento.
3. Calculo de la salinidad del fluido mineralizante (%wt NaCl).

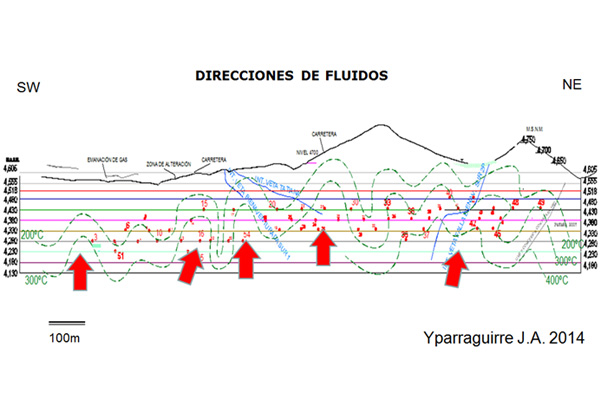

Adicionalmente, con planos de sección longitudinal se pude obtener:
3.1. Paleorelieves (desmantelamiento erosivo).
3.2. Secuencias Parageneticas.
3.3. Paleoisotermas

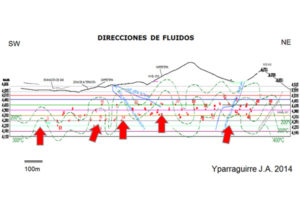

3.4. Direcciones de fluidos mineralizantes.

Tipo de preparación: Lámina transparente doblemente pulida.

Características de la muestra: Debe presentar un intercrecimiento entre los minerales metálicos y minerales de ganga transparentes (cuarzo, Granates, Clinopiroxenos, fluorita, baritina, carbonatos, anhidrita, Casiterita, Wolframatos, etc.). Se requiere de un tamaño promedio de un puño (muestra de mano) o 10 cm en cores.

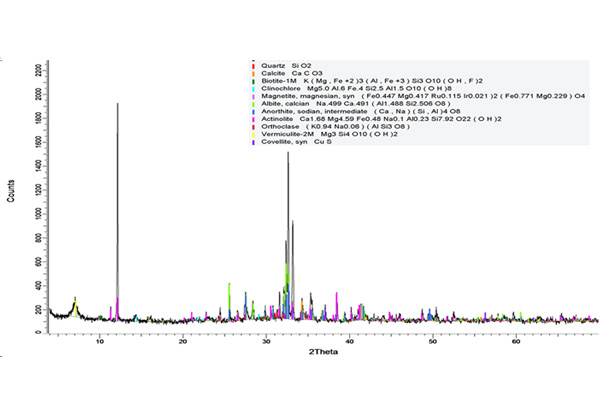

X-Ray Diffraction (XRD)
Código: DRX

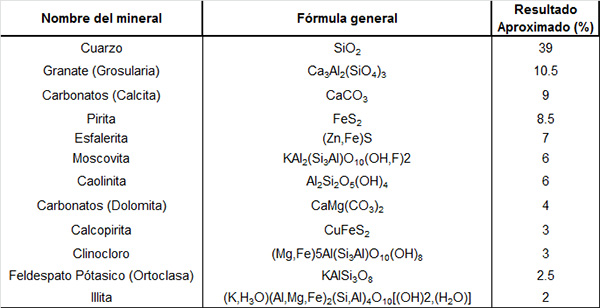

Es una herramienta poderosa para la industria minera. Permite realizar la identificación y cuantificación de especies minerales tantas metálicas y no metálicas, así como la cuantificación de la fase amorfa. El límite de detección (L.D) por especie mineral es aproximadamente 1% y para el caso de las fases amorfas el límite es de 15%.

Tipo de preparación: Polvo entre malla 325 y 400.

Características de la muestra:

1. Muestras de mina o exploración: Se requiere de un tamaño promedio de un puño (muestra de mano) o 10 cm en cores.
2. Muestras metalúrgicas: Se requiere la cantidad mínima de 50 gramos seca molidas en malla -150 (104µm) y previamente homogeneizada y libre de contaminación.

Código: DRX

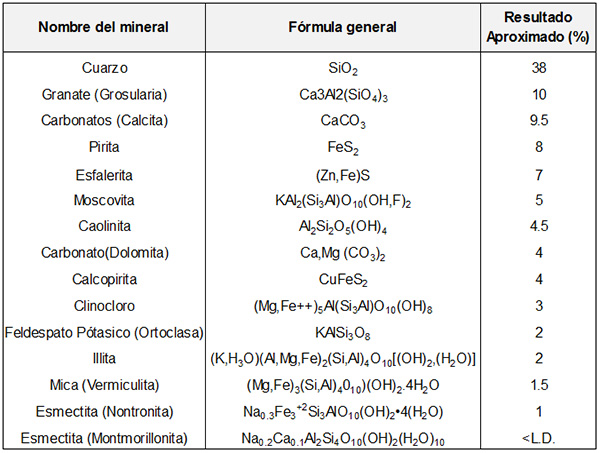

Es un Análisis mineralógico más detallado para la identificación, cuantificación y diferenciación de muestras que presenten pequeños contenidos de minerales arcillosos. Dicho análisis se desarrolla mediante el tratamiento con los líquidos orgánicos, principalmente el Etilenglicol la cual se utiliza para expandir arcillas. La cantidad de expansión puede proporcionar información complementaria esencial que ayudará a identificar y diferenciar las especies minerales arcillosas expansivas como son las Esmectitas por ejemplo, Montmorillonita, Nontronita, Beidelita, saponita y algunas arcillas de capa mixta, así como la Vermiculita.

Según la figura N° 1.- Después de la saturación con etilenglicol (Difractograma magenta) se observa que parte de este pico se desplazó hacia la posición d = 17.10 Å y la otra parte en d = 14.20 Å. El desplazamiento del pico es un comportamiento característico de la Montmorillonita, por su capacidad de expansión estructural al interactuar con otro material.

Al incorporar Etilenglicol en la capa interlaminar de la arcilla se produce una expansión estructural en la dirección 001. El pico que no se desplazó podemos asociarlo al clinocloro pues además de este pico característico presenta otro en la posición d = 7.08 Å que está muy cercano al pico principal de la caolinita.

D: Distancia Interplanar.

Muestra B-1

Si fueran muestras de mina o exploración: Se requiere de un tamaño promedio de un puño (muestra de mano) o 1 kilo de muestra.

Si las enviara pulverizadas deben estar en malla 10 y la cantidad de 300 gramos bien homogeneizada y libre de contaminación.

Código: OC

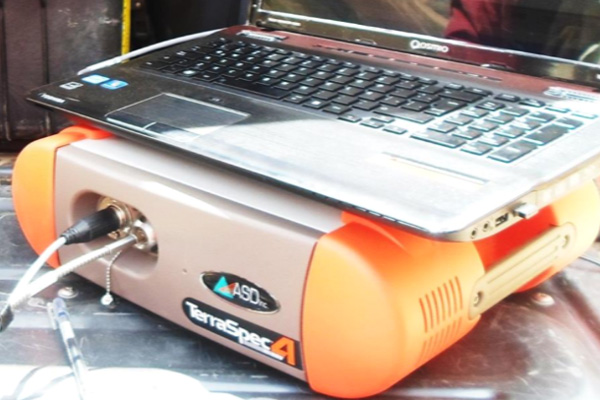

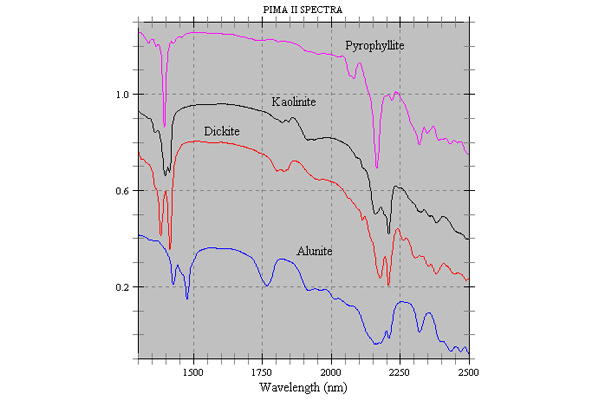

Esta técnica es típicamente empleado para determinar la mineralogía de rocas con Alteración Hidrotermal y así ayudar en la clasificación de los sistemas de mineralización, identificar los patrones de alteración, y consecuentemente, para localizar mineralización económica. La espectrometría detecta minerales tales como filosilicatos, cloritas, epidota, Alunita, jarosita, arcillas (caolinita), Esmectitas (montmorillonita), carbonatos y sulfatos selectos y es también sensible a las variaciones de composición en minerales individuales.

Características de la muestra: Si fueran muestras de mina o exploración: Se requiere de un tamaño promedio de un puño (muestra de mano), 10 cm en cores.

Si son muestras en polvo se requiere un mínimo de 200 gramos homogeneizado y libre de contaminación.

Código: FUV

Fluorescencia, propiedad de algunos minerales de absorber luz no visible y convertirlo en luz visible. La técnica que se emplea es a través de la lámpara Ultravioleta. Los minerales varían su capacidad de absorción de la luz ultravioleta a una determinada longitud de onda. Por lo que, existen minerales que presentan fluorescencia para rayos ultravioleta de longitud de onda corta (254nm), otros para longitudes largas (350-370 nm) y otro para ambos tipo de longitud de onda.

Luminiscencia y Fluorescencia

Luminiscencia es una característica que tienen algunos minerales de emitir luz fría cuando son excitados por ciertas radiaciones o por energía mecánica o térmica.

Los minerales fluorescentes se hacen luminiscentes cuando están expuestos a la acción de los rayos ultravioleta, X o catódicos. (Stokes en 1852). Se la observa entre minerales que contienen iones extraños llamados activadores.

Tipos de activadores:

1. Luminiscencia por defecto de electrones en la red cristalina.
2. Luminiscencia de iones extraños en sustitución de iones estructurales de la red cristalina o incorporada en las cavidades de este entramado.
3. Sensibilizadores de luminiscencia de iones extraños en sustitución de iones estructurales en la red cristalina.
4. Luminiscencia de moléculas, iones o radicales absorbidos dentro de la red cristalina.
5. Luminiscencia debida a inclusiones de otros minerales.
6. Luminiscencia debida a inclusiones líquidas o gaseosas.

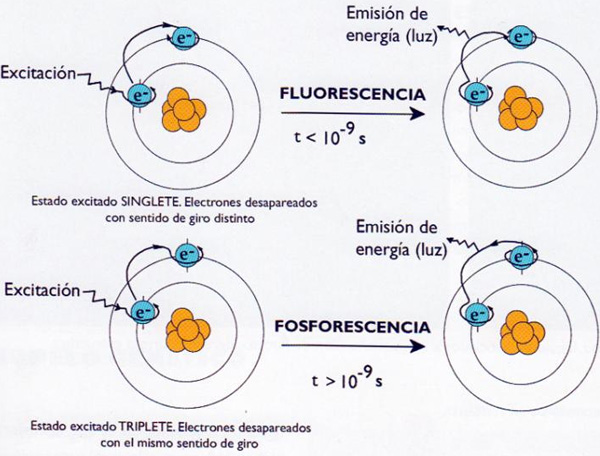

Fluorescencia y Fosforescencia

Los minerales que se hacen luminiscentes al ser expuestos a la acción de los rayos ultravioletas, rayos X o rayos catódicos, son fluorescentes, por el contrario, si la luminiscencia continúa después de haber sido cortada la excitación, se dice que el mineral es fosforescente.

La triboluminiscencia es una emisión de luz visible que producen algunos materiales al ser sometidos a esfuerzos mecánicos. El cuarzo es triboluminiscente, basta golpear dos cuarzos masivos en una noche sin luna para comprobarlo. Muchos minerales son termoluminiscentes, es decir, emiten luz cuando son calentados a partir de cierta temperatura.

Radiometric Dating
Código: DR

La datación radiométrica es una técnica empleada en la estimación de la edad de materiales geológicos, tales como rocas, minerales o materia orgánica, a partir de isótopos radiactivos. Se fundamenta en las series de desintegración de isótopos con tasas constantes de decaimiento. Esto es, desde que una cantidad de un elemento radiactivo se incorpora a un material geológico, ésta empieza a disminuir a un ritmo fijo, de tal manera que se puede relacionar la constante de desintegración de ese elemento con la edad geológica del material mediante la siguiente expresión:

t = (1/λ) • ln(1 + D/P)

t: edad de la muestra (años)

λ: constante de desintegración (años-1)

D: número de isótopos decaídos radiactivamente

P: número de isótopos en la muestra original

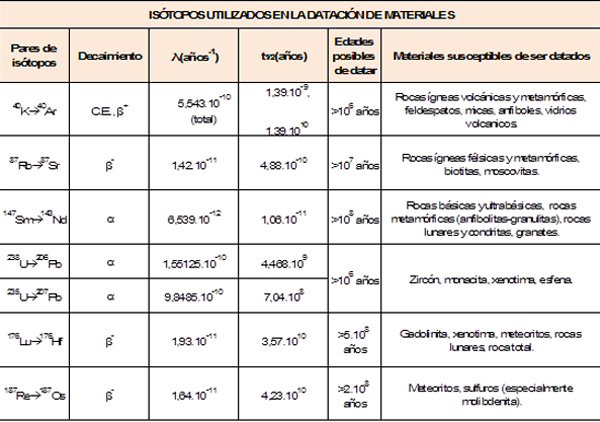

En la siguiente tabla se indican los isótopos utilizados en las dataciones radiactivas y los materiales susceptibles de ser datados asociados a cada uno:

Características de la muestra: Se requiere entre 4 y 8 kilos de muestra. (1) Roca fresca (Edad de la roca), (2) Roca alterada (sericita, adularia, Alunita, etc) (Edad de la alteración), (3) Muestra con asociación o intercrecimiento entre minerales metálicos económicos y gangas transparentes (biotita, anfíboles secundarios, etc) (Edad de la mineralización).
